Автоматический выключатель (АВДТ), управляемый дифференциальным током со встроенной защитой от сверхтока (перегрузки и короткого замыкания) с характеристикой С на 6А 30мА 6кА серии RX3 электронного типа. Количество полюсов - 1П+Н.
Характеристика АС - срабатывание обеспечивается синусоидальным переменным дифференциальным током.
Дифференциальный автоматический выключатель Легранд предназначен для управления, разъединения и защиты электрических сетей от сверхтоков и нарушений изоляции. Защищает людей от поражения электрическим током при прямом и косвенном прикосновении.
Установка вспомогательных устройств не предусмотрена.
Совместим с гребенчатыми шинами.

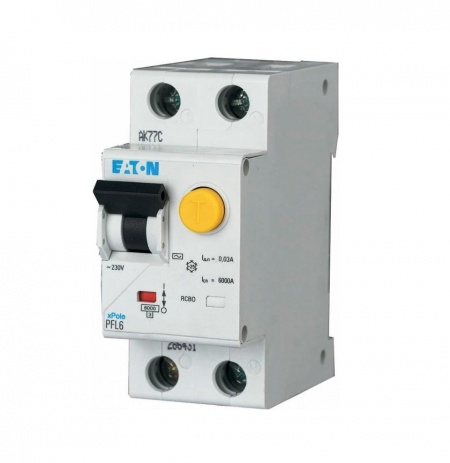

Дифференциальный автоматический выключатель или автоматический выключатель дифференциального тока (АВДТ) PFL7-10/1N/B/003-A (Eaton) - это аппарат защиты и управления номинальным током In=10A, в котором совмещены:
- защита от перегрузки;
- защита от тока короткого замыкания (КЗ);
- защита от тока утечки (дифференциального тока);
- выключатель нагрузки (коммутационный аппарат).
За защиту от КЗ в АВДТ отвечает электромагнитный (мгновенный) расцепитель с характеристикой B (3-5In), который представляет собой соленоид, сердечник которого воздействует на механизм свободного расцепления.
За защиту от перегрузки отвечает тепловой (с выдержкой времени) расцепитель, который представляет собой биметаллическую пластину, нагреваемую протекающим током и при протекании тока выше допустимого значения биметаллическая пластина изгибается и приводит в действие механизм расцепления.
Защита от тока утечки выполнена по электромагнитной технологии с типом А (защита от переменного и импульсного постоянного токаов утечки) с номинальным током утечки IΔn=30mA.
Рекомендуется применять PFL7-10/1N/B/003-A для защиты людей от поражения электрическим токам, защиты от пожара в случае КЗ и перегрузки электрооборудования (розеточные группы и отдельные электроприемники) в жилых и общественных зданиях.
Серия PFL7 с отключающейся способностью 10kA обладает всеми стандартными техническими решениями Eaton для модульного оборудования (индикация положения контактов, двойной зажим под провод и систему шин, возможность пломбировки рукоятки, защитная шторка на клемме и пр.).
Дифференциальный автоматический выключатель Legrand серии DX3 (АВДТ) с характеристикой С на 6А 30мА электромеханического типа с повышенной защитой от ложных срабатываний в условиях помех.
Отключающая способность:
- 6кА - согласно МЭК 61009-1
- 10кА - согласно МЭК 60947-2
Количество полюсов - 1П+Н. Зажим для нейтрального проводника с правой стороны.
Характеристика АС - срабатывание обеспечивается синусоидальным переменным дифференциальным током.
Дифференциальный автоматический выключатель Легранд предназначен для управления, разъединения и защиты электрических сетей от сверхтоков и нарушений изоляции.
Защищает людей от поражения электрическим током при прямом и косвенном прикосновении.
Возможность оснащения вспомогательными устройствами и дополнительными принадлежностями для устройств серии DX3.
Автоматический выключатель (АВДТ), управляемый дифференциальным током со встроенной защитой от сверхтока (перегрузки и короткого замыкания) с характеристикой С на 10А 30мА 6кА серии RX3 электронного типа. Количество полюсов - 1П+Н.
Характеристика АС - срабатывание обеспечивается синусоидальным переменным дифференциальным током.
Дифференциальный автоматический выключатель Легранд предназначен для управления, разъединения и защиты электрических сетей от сверхтоков и нарушений изоляции. Защищает людей от поражения электрическим током при прямом и косвенном прикосновении.
Установка вспомогательных устройств не предусмотрена.
Совместим с гребенчатыми шинами.
Дифференциальный автоматический выключатель Legrand серии DX3 (АВДТ) с характеристикой С на 10А 30мА электромеханического типа с повышенной защитой от ложных срабатываний в условиях помех.
Отключающая способность:
- 6кА - согласно МЭК 61009-1
- 10кА - согласно МЭК 60947-2
Количество полюсов - 1П+Н. Зажим для нейтрального проводника с правой стороны.
Характеристика АС - срабатывание обеспечивается синусоидальным переменным дифференциальным током.
Дифференциальный автоматический выключатель Легранд предназначен для управления, разъединения и защиты электрических сетей от сверхтоков и нарушений изоляции.
Защищает людей от поражения электрическим током при прямом и косвенном прикосновении.
Возможность оснащения вспомогательными устройствами и дополнительными принадлежностями для устройств серии DX3.
Дифференциальный автоматический выключатель или автоматический выключатель дифференциального тока (АВДТ) PFL7-16/1N/B/003-A (Eaton) - это аппарат защиты и управления номинальным током In=16A, в котором совмещены:
- защита от перегрузки;
- защита от тока короткого замыкания (КЗ);
- защита от тока утечки (дифференциального тока);
- выключатель нагрузки (коммутационный аппарат).
За защиту от КЗ в АВДТ отвечает электромагнитный (мгновенный) расцепитель с характеристикой B (3-5In), который представляет собой соленоид, сердечник которого воздействует на механизм свободного расцепления.
За защиту от перегрузки отвечает тепловой (с выдержкой времени) расцепитель, который представляет собой биметаллическую пластину, нагреваемую протекающим током и при протекании тока выше допустимого значения биметаллическая пластина изгибается и приводит в действие механизм расцепления.
Защита от тока утечки выполнена по электромагнитной технологии с типом А (защита от переменного и импульсного постоянного токаов утечки) с номинальным током утечки IΔn=30mA.
Рекомендуется применять PFL7-16/1N/B/003-A для защиты людей от поражения электрическим токам, защиты от пожара в случае КЗ и перегрузки электрооборудования (розеточные группы и отдельные электроприемники) в жилых и общественных зданиях.
Серия PFL7 с отключающейся способностью 10kA обладает всеми стандартными техническими решениями Eaton для модульного оборудования (индикация положения контактов, двойной зажим под провод и систему шин, возможность пломбировки рукоятки, защитная шторка на клемме и пр.).
Автоматический выключатель (АВДТ), управляемый дифференциальным током со встроенной защитой от сверхтока (перегрузки и короткого замыкания) с характеристикой С на 16А 30мА 6кА серии RX3 электронного типа. Количество полюсов - 1П+Н.
Характеристика АС - срабатывание обеспечивается синусоидальным переменным дифференциальным током.
Дифференциальный автоматический выключатель Легранд предназначен для управления, разъединения и защиты электрических сетей от сверхтоков и нарушений изоляции. Защищает людей от поражения электрическим током при прямом и косвенном прикосновении.
Установка вспомогательных устройств не предусмотрена.
Совместим с гребенчатыми шинами.
Дифференциальный автоматический выключатель или автоматический выключатель дифференциального тока (АВДТ) PFL7-20/1N/B/003-A (Eaton) - это аппарат защиты и управления номинальным током In=20A, в котором совмещены:
- защита от перегрузки;
- защита от тока короткого замыкания (КЗ);
- защита от тока утечки (дифференциального тока);
- выключатель нагрузки (коммутационный аппарат).
За защиту от КЗ в АВДТ отвечает электромагнитный (мгновенный) расцепитель с характеристикой B (3-5In), который представляет собой соленоид, сердечник которого воздействует на механизм свободного расцепления.
За защиту от перегрузки отвечает тепловой (с выдержкой времени) расцепитель, который представляет собой биметаллическую пластину, нагреваемую протекающим током и при протекании тока выше допустимого значения биметаллическая пластина изгибается и приводит в действие механизм расцепления.
Защита от тока утечки выполнена по электромагнитной технологии с типом А (защита от переменного и импульсного постоянного токаов утечки) с номинальным током утечки IΔn=30mA.
Рекомендуется применять PFL7-20/1N/B/003-A для защиты людей от поражения электрическим токам, защиты от пожара в случае КЗ и перегрузки электрооборудования (розеточные группы и отдельные электроприемники) в жилых и общественных зданиях.
Серия PFL7 с отключающейся способностью 10kA обладает всеми стандартными техническими решениями Eaton для модульного оборудования (индикация положения контактов, двойной зажим под провод и систему шин, возможность пломбировки рукоятки, защитная шторка на клемме и пр.).
Дифференциальный автоматический выключатель Legrand серии DX3 (АВДТ) с характеристикой С на 16А 30мА электромеханического типа с повышенной защитой от ложных срабатываний в условиях помех.
Отключающая способность:
- 6кА - согласно МЭК 61009-1
- 10кА - согласно МЭК 60947-2
Количество полюсов - 1П+Н. Зажим для нейтрального проводника с правой стороны.
Характеристика АС - срабатывание обеспечивается синусоидальным переменным дифференциальным током.
Дифференциальный автоматический выключатель Легранд предназначен для управления, разъединения и защиты электрических сетей от сверхтоков и нарушений изоляции.
Защищает людей от поражения электрическим током при прямом и косвенном прикосновении.
Возможность оснащения вспомогательными устройствами и дополнительными принадлежностями для устройств серии DX3.
Автоматические выключатели дифференциального тока (АВДТ, диф. автомат) используются в схемах при необходимости защиты потребителя от перегрузки и короткого замыкания, а человека от поражения электрическим током. Диф. автомат заменяет комбинацию автоматического выключателя и УЗО, но проще в подключении и занимает меньше места в щите.
ХАРАКТЕРИСТИКИ АВДТ
Делятся на две группы — характеристики от автомата и от УЗО.
К первым относят:
номинальный ток,
характеристику срабатывания расцепителя,
отключающую способность,
номинальное рабочее напряжение.
Ко вторым относятся:
тип по работе с постоянным током утечки,
номинальный дифференциальный ток отключения,
тип по задержке срабатывания от тока утечки.
ТИПЫ ДИФ.АВТОМАТОВ.
В Европейских странах наибольшей популярностью для домашнего использования пользуются тип А в связи с большим количеством электроприборов с встроенными импульсными источниками питания, а тип АС используется только для защиты нагревательных приборов (например, теплые полы) и линий освещения.
КОНСТРУКЦИЯ.
АВДТ имеют модульную конструкцию и устанавливаются на DIN-рейку. На лицевой части есть тест-кнопка для проверки срабатывания устройства на токи утечки. Все основные характеристики нанесены на переднюю панель АВДТ с помощью лазерной гравировки, что обеспечивает ее долговечность.
