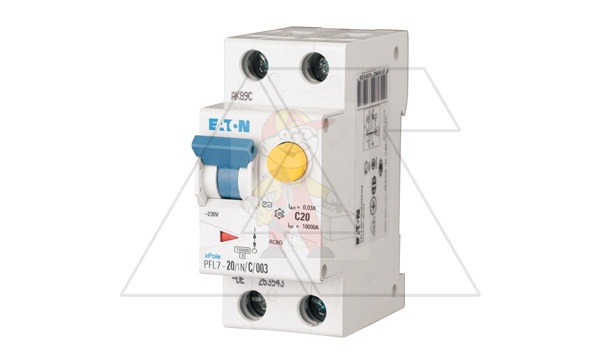

Дифф. авт. выключатель PFL7-20/1N/C/003-A, 1P+N, 20A, хар-ка C, 10kA, 30mA, тип А, 2M артикул: 263544

Дифференциальный автоматический выключатель или автоматический выключатель дифференциального тока (АВДТ) PFL7-20/1N/C/003-A (Eaton) - это аппарат защиты и управления номинальным током In=20A, в котором совмещены:

- защита от перегрузки;
- защита от тока короткого замыкания (КЗ);
- защита от тока утечки (дифференциального тока);
- выключатель нагрузки (коммутационный аппарат).

За защиту от КЗ в АВДТ отвечает электромагнитный (мгновенный) расцепитель с характеристикой C (5-10In), который представляет собой соленоид, сердечник которого воздействует на механизм свободного расцепления.

За защиту от перегрузки отвечает тепловой (с выдержкой времени) расцепитель, который представляет собой биметаллическую пластину, нагреваемую протекающим током и при протекании тока выше допустимого значения биметаллическая пластина изгибается и приводит в действие механизм расцепления.

Защита от тока утечки выполнена по электромагнитной технологии с типом А (защита от переменного и постоянного токов утечки) с номинальным током утечки IΔn=30mA.

Рекомендуется применять PFL7-20/1N/C/003-A для защиты людей от поражения электрическим токам, защиты от пожара в случае КЗ и перегрузки электрооборудования (розеточные группы и отдельные электроприемники) в жилых и общественных зданиях.

Серия PFL7 с отключающейся способностью 10kA обладает всеми стандартными техническими решениями Eaton для модульного оборудования (индикация положения контактов, двойной зажим под провод и систему шин, возможность пломбировки рукоятки, защитная шторка на клемме и пр.).
