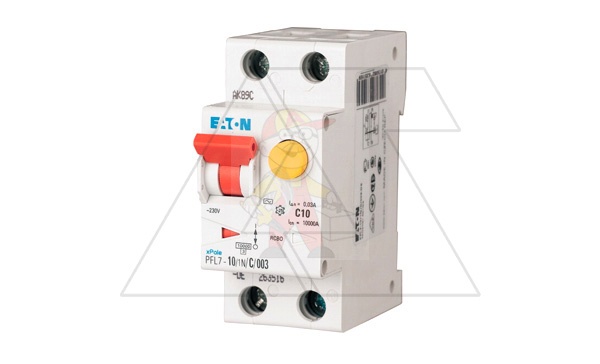

Дифф. авт. выключатель PFL7-10/1N/C/003-A, 1P+N, 10A, хар-ка C, 10kA, 30mA, тип А, 2M артикул: 263517

Дифференциальный автоматический выключатель или автоматический выключатель дифференциального тока (АВДТ) PFL7-20/1N/B/003-A (Eaton) - это аппарат защиты и управления номинальным током In=20A, в котором совмещены: - защита от перегрузки; - защита от тока короткого замыкания (КЗ); - защита от тока утечки (дифференциального тока); - выключатель нагрузки (коммутационный аппарат). За защиту от КЗ в АВДТ отвечает электромагнитный (мгновенный) расцепитель с характеристикой B (3-5In), который представляет собой соленоид, сердечник которого воздействует на механизм свободного расцепления. За защиту от перегрузки отвечает тепловой (с выдержкой времени) расцепитель, который представляет собой биметаллическую пластину, нагреваемую протекающим током и при протекании тока выше допустимого значения биметаллическая пластина изгибается и приводит в действие механизм расцепления. Защита от тока утечки выполнена по электромагнитной технологии с типом А (защита от переменного и импульсного постоянного токаов утечки) с номинальным током утечки IΔn=30mA. Рекомендуется применять PFL7-20/1N/B/003-A для защиты людей от поражения электрическим токам, защиты от пожара в случае КЗ и перегрузки электрооборудования (розеточные группы и отдельные электроприемники) в жилых и общественных зданиях. Серия PFL7 с отключающейся способностью 10kA обладает всеми стандартными техническими решениями Eaton для модульного оборудования (индикация положения контактов, двойной зажим под провод и систему шин, возможность пломбировки рукоятки, защитная шторка на клемме и пр.).

Автоматический выключатель (АВДТ), управляемый дифференциальным током со встроенной защитой от сверхтока (перегрузки и короткого замыкания) с характеристикой С на 6А 30мА 6кА серии RX3 электронного типа. Количество полюсов - 1П+Н. Характеристика АС - срабатывание обеспечивается синусоидальным переменным дифференциальным током. Дифференциальный автоматический выключатель Легранд предназначен для управления, разъединения и защиты электрических сетей от сверхтоков и нарушений изоляции. Защищает людей от поражения электрическим током при прямом и косвенном прикосновении. Установка вспомогательных устройств не предусмотрена. Совместим с гребенчатыми шинами.
