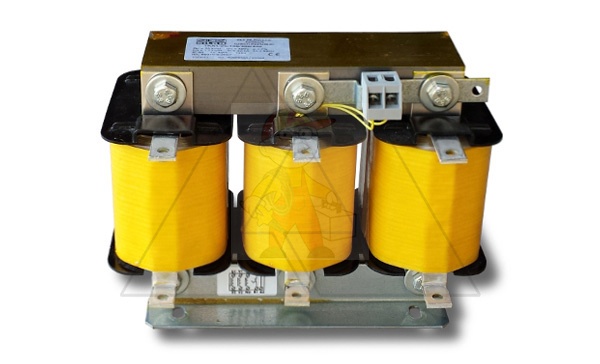

Дроссель защитный TKA1-56,2-189/400/440, трехфазный, Qc=56.2kVAr, 189Hz (p=7%), 400/440VAC, материал намотки (Al), термозащита Tmax=130°C, IP00 артикул: 027991

Дроссель (реактор) защитный (фильтрующий) низкого напряжения TKA1-50-189/400/440 (ZEZ SILKO) - трехфазный, для защищиты конденсатора мощностью 50kVAr, на номинльное напряжение сети 400VAC и номинальное напряжение конденсатора 440VAC при частоте контура 189Hz (коэффициент расстройки p=7%). Дроссель изготавливается из высокосортной листовой трансформаторной стали с низкими потерями, с намоткой из алюминиевой ленты. Железное ядро сконструировано с мультивоздушными зазорами для обеспечения высокой токовой линейности и низких тепловых потерь. Он импрегнирован высококачественным эпоксидным полимером для обеспечения хорошей изоляции, низкого шума и долговечности. Дроссель снабжен тепловой защитой для защиты от перегрева. Ожидаемый срок службы дросселя более 200 000 часов при температуре эксплуатации (постоянной) до +40°С . Применение силовых электронных устройств с нелинейными нагрузками ведёт к гармоническим искажениям в электрических системах. Эта несинусоидальная нагрузка вызывает увеличение эффективного тока силового конденсатора и других компонентов системы а также возможность ёмкостного резонанса с другими индуктивными нагрузками. В результате это может привести к проблемам и даже отказам оборудования. Решением является применение расстроенных (фильтрующих) дросселей, которые создают последовательную резонансную цепь с силовыми конденсаторами. Эта расстроенная система защищает оборудование от эффекта резонанса а также действует как фильтр высших гармоник. Обычно рекомендуется применять расстроенные реакторы при уровне искажений по напряжению THD-U более 3%. Инструкция по подбору При установке защитных дросселей необходимо тщательно оценить все аспекты компенсационного оборудования, провести анализ параметров сети. Далее принять решение о мощности (индуктивности) дросселя и частоты расстройки (134Hz/189/210)Hz. Поскольку резонансный контур конденсатор-дроссель генерирует тепло, необходимо обеспечить соответственно рассчитанное охлаждение компенсационного устройства. Дроссели в указанных контурах вызывают повышенное напряжение на конденсаторах . По этой причине необходимо применять конденсаторы на более высокое напряжение, чем номинальное напряжение сети (например, 440VAC для сети 400VAC при частоте контура 189Hz, p=7%).

Дроссель (реактор) защитный (фильтрующий) низкого напряжения TK-25-189/400 (ZEZ SILKO) - трехфазный, для защиты конденсатора мощностью 25kVAr, на номинальное напряжение сети 400VAC при частоте расстроенного контура 189Hz (коэффициент расcтройки p=7%). Дроссель изготавливается из высокосортной листовой трансформаторной стали с низкими потерями, с намоткой из алюминиевой фольги. Стальной сердечник сконструирован с мультивоздушными зазорами для обеспечения высокой токовой линейности и низких тепловых потерь. Он покрыт высококачественным эпоксидным полимером для обеспечения хорошей изоляции, низкого шума и долговечности. Дроссель снабжен тепловой защитой для защиты от перегрева. Ожидаемый срок службы дросселя более 200 000 часов при температуре эксплуатации (постоянной) до +40°С . Применение силовых электронных устройств с нелинейными нагрузками ведёт к гармоническим искажениям в электрических системах. Эта несинусоидальная нагрузка вызывает увеличение эффективного тока силового конденсатора и других компонентов системы а также возможность ёмкостного резонанса с другими индуктивными нагрузками. В результате это может привести к проблемам и даже отказам оборудования. Решением является применение фильтрующих дросселей, которые создают последовательную резонансную цепь с силовыми конденсаторами. Эта расстроенная система защищает оборудование от эффекта резонанса, а также действует как фильтр высших гармоник. Инструкция по подбору При установке защитных дросселей необходимо тщательно оценить все аспекты компенсационного оборудования, провести анализ параметров сети. Далее принять решение о мощности (индуктивности) дросселя и частоты расстройки (134Hz/189/210)Hz. Поскольку резонансный контур конденсатор-дроссель генерирует тепло, необходимо обеспечить соответственно рассчитанное охлаждение компенсационного устройства. Дроссели в указанных контурах вызывают повышенное напряжение на конденсаторах . По этой причине необходимо применять конденсаторы на более высокое напряжение, чем номинальное напряжение сети (например, 440VAC для сети 400VAC при частоте контура 189Hz, p=7%).
