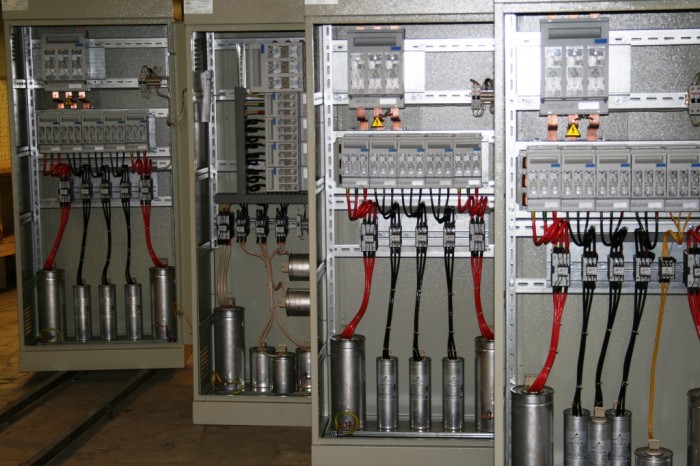

Компенсация реактивной мощности

Конденсатор для компенсации реактивной мощности CSADG 1-0,44/5N (ZEZ SILKO) - трехфазный (схема соединения - треугольник), мощностью 5kVAr на напряжение 440VAC, исполнения STANDART (серия N - нормальный режим эксплуатации), изготовлен по технологии MKP. Ожидаемый срок службы конденсатора серии N более 130 000 часов при допустимом искажение синусоидальности кривой напряжения (THD-U) не более 2% и температуре эксплуатации в пределах от -40°С и до +45°С (постоянной) или +55°С (кратковременной). Система MKP (сокращение от немецкого Metallisierter Kunststoff Polypropylen) - металлизированный полипропиленовый плёночный конденсатор, сухая конструкция (без импрегнации маслом), заполненная инертным или нейтральным газом N2. Технология обладает эффектом самовосстановления. То есть металлический слой в случае пробоя напряжением в месте пробоя испаряется. Возникший в результате этого изолированный участок имеет очень маленький размер и практически не влияет на правильную работу конденсатора. Секции конденсатора размещены в алюминиевых корпусах. Корпус конденсатора защищается от разрыва разъединителем по давлению, который обеспечивает безопасное отключение конденсатора от сети при аварийной перегрузке или в конце срока службы. Клеммник конденсатора оснащен разрядными резисторами для безопасности обслуживающего персонала и имеет габарит (WxHxD) 46x35x35mm, что позволяет подключить проводник до S=16mm². Сам конденсатор имеет габарит (ØDxH) 85x175mm. Применение в следующих типах компенсации: - индивидуальная (отдельный конденсатор включен прямо в цепь потребителя, генерирующего реактивную мощность); - групповая (ступени конденсаторов собраны в установку УКРМ и включены для группового потребителя, генерирующих реактивную мощность); - центральная (ступени конденсаторов собраны в установку УКРМ и включены на вводе обычно в зоне ТП). Конденсаторы CSADG заполнены инертным экологически безвредным газом и не содержат PCB или ПХБ (полихлорированные бифенилы), Полихлорированные бифенилы относятся к группе стойких органических загрязнителей (СОЗ), мониторинг которых в воздухе, воде и почве является обязательным в развитых индустриальных странах вследствие их высокой опасности для окружающей среды и здоровья населения.

Конденсатор для компенсации реактивной мощности CSADG-0,4/1-HD (ZEZ SILKO) - трехфазный (схема соединения - треугольник), мощностью 1kVAr на напряжение 400VAC, исполнения HEAVY DUTY (серия HD - тяжелый режим эксплуатации), изготовлен по технологии MKP. Ожидаемый срок службы конденсатора серии HD более 150 000 часов при допустимом искажение синусоидальности кривой напряжения (THD-U) не более 3% и температуре эксплуатации в пределах от -40°С и до +45°С (постоянной) или +60°С (кратковременной). Система MKP (сокращение от немецкого Metallisierter Kunststoff Polypropylen) - металлизированный полипропиленовый плёночный конденсатор, сухая конструкция (без импрегнации маслом), заполненная инертным или нейтральным газом N2. Технология обладает эффектом самовосстановления. То есть металлический слой в случае пробоя напряжением в месте пробоя испаряется. Возникший в результате этого изолированный участок имеет очень маленький размер и практически не влияет на правильную работу конденсатора. Секции конденсатора размещены в алюминиевых корпусах. Корпус конденсатора защищается от разрыва разъединителем по давлению, который обеспечивает безопасное отключение конденсатора от сети при аварийной перегрузке или в конце срока службы. Клеммник конденсатора оснащен разрядными резисторами для безопасности обслуживающего персонала и имеет габарит (WxHxD) 53x39x32mm, что позволяет подключить проводник до S=16mm². Сам конденсатор имеет габарит (ØDxH) 85x175mm. Применение в следующих типах компенсации: - индивидуальная (отдельный конденсатор включен прямо в цепь потребителя, генерирующего реактивную мощность); - групповая (ступени конденсаторов собраны в установку УКРМ и включены для группового потребителя, генерирующих реактивную мощность); - центральная (ступени конденсаторов собраны в установку УКРМ и включены на вводе обычно в зоне ТП). Конденсаторы CSADG заполнены инертным экологически безвредным газом и не содержат PCB или ПХБ (полихлорированные бифенилы), Полихлорированные бифенилы относятся к группе стойких органических загрязнителей (СОЗ), мониторинг которых в воздухе, воде и почве является обязательным в развитых индустриальных странах вследствие их высокой опасности для окружающей среды и здоровья населения.

Контактор CNNK 12 11N 230V 50/60Hz (Rade Koncar) предназначен для частой коммутации конденсаторной батареи мощностью 12,5kVAr (AC6-b, 400V/50Hz) в установках компенсации реактивной мощности (УКРМ). В отличии от обычных контакторов конденсаторные контакторы снабжены дополнительной контактной группой, установленной параллельно основной. Конденсаторный контактор оснащен вспомогательными контактами (1NO+1NC). К вспомогательным контактам с двух сторон последовательно подключены съемные токоограничивающие элементы в виде полноценного резисторного блока. При подаче 230V 50/60Hz на катушку управления обе группы контактов приводятся в действие одновременно, но из за меньшего расстояния лимитируемого упором, вспомогательные контакты замыкаются на несколько миллисекунд раньше основных. Такая конструкция позволяет ограничить пусковые токи, предотвращая сваривание контактов в момент коммутации и тем самым продлевает срок службы контакторов, а также позволяет улучшить качество электроэнергии, сглаживая провалы напряжения во время коммутации, что в свою очередь продлевает срок службы самих конденсаторов.

Контактор  DILK12-11(230V50HZ,240V60HZ) (Eaton) предназначен для частой коммутации конденсаторных батареи мощностью 12,5kVAr (AC6-b, 400V/50_60Hz) в установках компенсации реактивной мощности (УКРМ). В отличии от обычных контакторов конденсаторные контакторы снабжены дополнительной контактной группой, установленной параллельно основной. Конденсаторный контактор оснащен вспомогательными контактами (1NO+1NC). К вспомогательным контактам с двух сторон последовательно подключены съемные токоограничивающие элементы в виде намотанного витками проводника с высоким удельным сопротивлением. При подаче 230V50HZ/240V60HZ на катушку управления обе группы контактов приводятся в действие одновременно, но из за меньшего расстояния лимитируемого упором, вспомогательные контакты замыкаются на несколько миллисекунд раньше основных. Такая конструкция позволяет ограничить пусковые токи, предотвращая сваривание контактов в момент коммутации и тем самым продлевает срок службы контакторов, а также позволяет улучшить качество электроэнергии, сглаживая провалы напряжения во время коммутации, что в свою очередь продлевает срок службы самих конденсаторов.

Контактор CNNK 15 11N 230V 50/60Hz (Rade Koncar) предназначен для частой коммутации конденсаторной батареи мощностью 15kVAr (AC6-b, 400V/50Hz) в установках компенсации реактивной мощности (УКРМ). В отличии от обычных контакторов конденсаторные контакторы снабжены дополнительной контактной группой, установленной параллельно основной. К вспомогательным контактам с двух сторон последовательно подключены съемные токоограничивающие элементы в виде полноценного резисторного блока.   При подаче 230V 50/60Hz на катушку управления обе группы контактов приводятся в действие одновременно, но из за меньшего расстояния лимитируемого упором, вспомогательные контакты замыкаются на несколько миллисекунд раньше основных. Такая конструкция позволяет ограничить пусковые токи, предотвращая сваривание контактов в момент коммутации и тем самым продлевает срок службы контакторов, а также позволяет улучшить качество электроэнергии, сглаживая провалы напряжения во время коммутации, что в свою очередь продлевает срок службы самих конденсаторов. Конденсаторный контактор оснащен вспомогательными контактами (1NO+1NC).

Контактор  DILK20-11(230V50HZ,240V60HZ) (Eaton, Итон) предназначен для частой коммутации конденсаторных батареи мощностью 20kVAr (AC6-b, 400V/50_60Hz) в установках компенсации реактивной мощности (УКРМ). В отличии от обычных контакторов конденсаторные контакторы снабжены дополнительной контактной группой, установленной параллельно основной. Конденсаторный контактор оснащен вспомогательными контактами (1NO+1NC). К вспомогательным контактам с двух сторон последовательно подключены съемные токоограничивающие элементы в виде намотанного витками проводника с высоким удельным сопротивлением. При подаче 230V50HZ/240V60HZ на катушку управления обе группы контактов приводятся в действие одновременно, но из за меньшего расстояния лимитируемого упором, вспомогательные контакты замыкаются на несколько миллисекунд раньше основных. Такая конструкция позволяет ограничить пусковые токи, предотвращая сваривание контактов в момент коммутации и тем самым продлевает срок службы контакторов, а также позволяет улучшить качество электроэнергии, сглаживая провалы напряжения во время коммутации, что в свою очередь продлевает срок службы самих конденсаторов.

Конденсатор для компенсации реактивной мощности CSADG-0,4/1,5-HD (ZEZ SILKO) - трехфазный (схема соединения - треугольник), мощностью 1.5kVAr на напряжение 400VAC, исполнения HEAVY DUTY (серия HD - тяжелый режим эксплуатации), изготовлен по технологии MKP. Ожидаемый срок службы конденсатора серии HD более 150 000 часов при допустимом искажение синусоидальности кривой напряжения (THD-U) не более 3% и температуре эксплуатации в пределах от -40°С и до +45°С (постоянной) или +60°С (кратковременной). Система MKP (сокращение от немецкого Metallisierter Kunststoff Polypropylen) - металлизированный полипропиленовый плёночный конденсатор, сухая конструкция (без импрегнации маслом), заполненная инертным или нейтральным газом N2. Технология обладает эффектом самовосстановления. То есть металлический слой в случае пробоя напряжением в месте пробоя испаряется. Возникший в результате этого изолированный участок имеет очень маленький размер и практически не влияет на правильную работу конденсатора. Секции конденсатора размещены в алюминиевых корпусах. Корпус конденсатора защищается от разрыва разъединителем по давлению, который обеспечивает безопасное отключение конденсатора от сети при аварийной перегрузке или в конце срока службы. Клеммник конденсатора оснащен разрядными резисторами для безопасности обслуживающего персонала и имеет габарит (WxHxD) 59x39x32mm, что позволяет подключить проводник до S=16mm². Сам конденсатор имеет габарит (ØDxH) 85x175mm. Применение в следующих типах компенсации: - индивидуальная (отдельный конденсатор включен прямо в цепь потребителя, генерирующего реактивную мощность); - групповая (ступени конденсаторов собраны в установку УКРМ и включены для группового потребителя, генерирующих реактивную мощность); - центральная (ступени конденсаторов собраны в установку УКРМ и включены на вводе обычно в зоне ТП). Конденсаторы CSADG заполнены инертным экологически безвредным газом и не содержат PCB или ПХБ (полихлорированные бифенилы), Полихлорированные бифенилы относятся к группе стойких органических загрязнителей (СОЗ), мониторинг которых в воздухе, воде и почве является обязательным в развитых индустриальных странах вследствие их высокой опасности для окружающей среды и здоровья населения.
