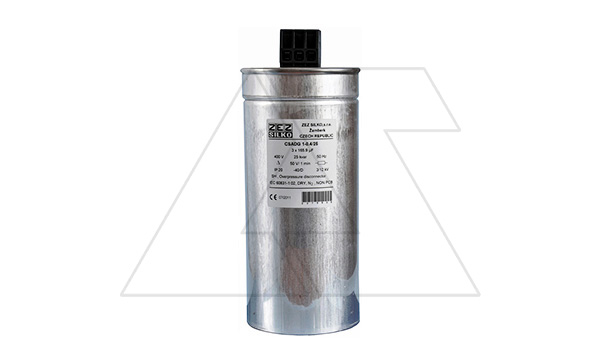

Конденсатор для компенсации реактивной мощности CSADG-0,44/12,5-HD (ZEZ SILKO) - трехфазный (схема соединения - треугольник), мощностью 12,5kVAr на напряжение 440VAC, исполнения HEAVY DUTY (серия HD - тяжелый режим эксплуатации), изготовлен по технологии MKP.
Ожидаемый срок службы конденсатора серии HD более 150 000 часов при допустимом искажение синусоидальности кривой напряжения (THD-U) не более 3% и температуре эксплуатации в пределах от -40°С и до +45°С (постоянной) или +60°С (кратковременной).
Система MKP (сокращение от немецкого Metallisierter Kunststoff Polypropylen) - металлизированный полипропиленовый плёночный конденсатор, сухая конструкция (без импрегнации маслом), заполненная инертным или нейтральным газом N2. Технология обладает эффектом самовосстановления. То есть металлический слой в случае пробоя напряжением в месте пробоя испаряется. Возникший в результате этого изолированный участок имеет очень маленький размер и практически не влияет на правильную работу конденсатора.
Секции конденсатора размещены в алюминиевых корпусах. Корпус конденсатора защищается от разрыва разъединителем по давлению, который обеспечивает безопасное отключение конденсатора от сети при аварийной перегрузке или в конце срока службы.
Клеммник конденсатора оснащен разрядными резисторами для безопасности обслуживающего персонала и имеет габарит (WxHxD) 53x39x32mm, что позволяет подключить проводник до S=16mm². Сам конденсатор имеет габарит (ØDxH) 85x245mm.
Применение в следующих типах компенсации:
- индивидуальная (отдельный конденсатор включен прямо в цепь потребителя, генерирующего реактивную мощность);
- групповая (ступени конденсаторов собраны в установку УКРМ и включены для группового потребителя, генерирующих реактивную мощность);
- центральная (ступени конденсаторов собраны в установку УКРМ и включены на вводе обычно в зоне ТП).
Конденсаторы CSADG заполнены инертным экологически безвредным газом и не содержат PCB или ПХБ (полихлорированные бифенилы), Полихлорированные бифенилы относятся к группе стойких органических загрязнителей (СОЗ), мониторинг которых в воздухе, воде и почве является обязательным в развитых индустриальных странах вследствие их высокой опасности для окружающей среды и здоровья населения.
