Трехполюсный автоматический выключатель с нерегулируемым термомагнитным расцепителем в литом корпусе на номинальный ток 80А с отключающей способностью 10кА.
В комплект поставки входят:
-Винты для клемм
-Крепежные винты
-Межполюсные перегородки
Аппарат может быть оборудован общими для серии DRX дополнительными аксессуарами (смотрите вкладку «Аксессуары»)
Механическая износостойкость выключателей DRX – 25 000 коммутационных операций.
Автоматические выключатели серии DRX работают в диапазоне температур от - 25 °C
до + 70 °C и не нуждаются в понижении номинального тока при температурах до 50 °C.
В серию DRX входят автоматические выключатели с термомагнитным расцепителем на токи до 630А,
предназначенные для защиты электроустановок от коротких замыканий и перегрузок.
Аппараты серии DRX обладают надежной
и функциональной конструкцией, и при этом отличаются невысокой ценой.
Выключатели предназначены для установки
на различных объектах жилого, коммерческого или промышленного секторов.
Работают в любых условиях, включая экстремальные температуры.
Конденсатор для компенсации реактивной мощности CSADG-0,4/1,5-HD (ZEZ SILKO) - трехфазный (схема соединения - треугольник), мощностью 1.5kVAr на напряжение 400VAC, исполнения HEAVY DUTY (серия HD - тяжелый режим эксплуатации), изготовлен по технологии MKP.
Ожидаемый срок службы конденсатора серии HD более 150 000 часов при допустимом искажение синусоидальности кривой напряжения (THD-U) не более 3% и температуре эксплуатации в пределах от -40°С и до +45°С (постоянной) или +60°С (кратковременной).
Система MKP (сокращение от немецкого Metallisierter Kunststoff Polypropylen) - металлизированный полипропиленовый плёночный конденсатор, сухая конструкция (без импрегнации маслом), заполненная инертным или нейтральным газом N2. Технология обладает эффектом самовосстановления. То есть металлический слой в случае пробоя напряжением в месте пробоя испаряется. Возникший в результате этого изолированный участок имеет очень маленький размер и практически не влияет на правильную работу конденсатора.
Секции конденсатора размещены в алюминиевых корпусах. Корпус конденсатора защищается от разрыва разъединителем по давлению, который обеспечивает безопасное отключение конденсатора от сети при аварийной перегрузке или в конце срока службы.
Клеммник конденсатора оснащен разрядными резисторами для безопасности обслуживающего персонала и имеет габарит (WxHxD) 59x39x32mm, что позволяет подключить проводник до S=16mm². Сам конденсатор имеет габарит (ØDxH) 85x175mm.
Применение в следующих типах компенсации:
- индивидуальная (отдельный конденсатор включен прямо в цепь потребителя, генерирующего реактивную мощность);
- групповая (ступени конденсаторов собраны в установку УКРМ и включены для группового потребителя, генерирующих реактивную мощность);
- центральная (ступени конденсаторов собраны в установку УКРМ и включены на вводе обычно в зоне ТП).
Конденсаторы CSADG заполнены инертным экологически безвредным газом и не содержат PCB или ПХБ (полихлорированные бифенилы), Полихлорированные бифенилы относятся к группе стойких органических загрязнителей (СОЗ), мониторинг которых в воздухе, воде и почве является обязательным в развитых индустриальных странах вследствие их высокой опасности для окружающей среды и здоровья населения.

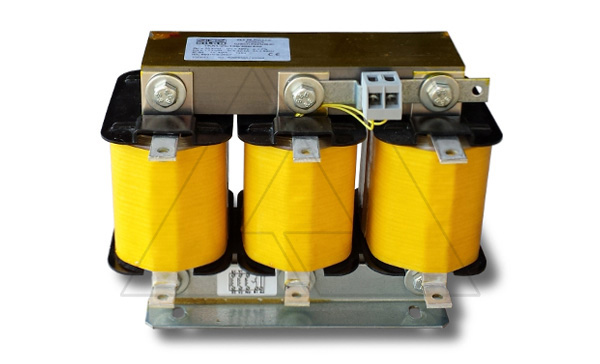

Дроссель (реактор) защитный (фильтрующий) низкого напряжения TKA1-28,1-189/400/440 (ZEZ SILKO) - трехфазный, для защищиты конденсатора мощностью 28,1kVAr, на номинльное напряжение сети 400VAC и номинальное напряжение конденсатора 440VAC при частоте контура 189Hz (коэффициент расcтройки p=7%).
Дроссель изготавливается из высокосортной листовой трансформаторной стали с низкими потерями, с намоткой из алюминиевой ленты. Железное ядро сконструировано с мультивоздушными зазорами для обеспечения высокой токовой линейности и низких тепловых потерь. Он импрегнирован высококачественным эпоксидным полимером для обеспечения хорошей изоляции, низкого шума и долговечности. Дроссель снабжен тепловой защитой для защиты от перегрева.
Ожидаемый срок службы дросселя более 200 000 часов при температуре эксплуатации (постоянной) до +40°С .
Применение силовых электронных устройств с нелинейными нагрузками ведёт к гармоническим искажениям в электрических системах. Эта несинусоидальная нагрузка вызывает увеличение эффективного тока силового конденсатора и других компонентов системы а также возможность ёмкостного резонанса с другими индуктивными нагрузками. В результате это может привести к проблемам и даже отказам оборудования.
Решением является применение расстроенных (фильтрующих) дросселей, которые создают последовательную резонансную цепь с силовыми конденсаторами. Эта расстроенная система защищает оборудование от эффекта резонанса а также действует как фильтр высших гармоник. Обычно рекомендуется применять расстроенные реакторы при уровне искажений по напряжению THD-U более 3%.
Инструкция по подбору
При установке защитных дросселей необходимо тщательно оценить все аспекты компенсационного оборудования, провести анализ параметров сети. Далее принять решение о мощности (индуктивности) дросселя и частоты расстройки (134Hz/189/210)Hz. Поскольку резонансный контур конденсатор-дроссель генерирует тепло, необходимо обеспечить соответственно рассчитанное охлаждение компенсационного устройства. Дроссели в указанных контурах вызывают повышенное напряжение на конденсаторах . По этой причине необходимо применять конденсаторы на более высокое напряжение, чем номинальное напряжение сети (например, 440VAC для сети 400VAC при частоте контура 189Hz, p=7%).
Серия OPTIMA включает в себя вилки и розетки нового образца для промышленного использования, что подтверждает свою готовность к поиску инновационных решений для удовлетворения потребностей рынка. Отличительной чертой данной серии является система быстрого монтажа. . Это устройство предотвращает попадание инородных тел к токоведущим частям.
от скачков напряжения, помех и непрямого воздействия удара
